Trong ngành nhôm kính, bản vẽ mặt cắt được coi là “ngôn ngữ” chung giữa nhà sản xuất, kiến trúc sư và chủ đầu tư. Đối với dòng cửa trượt, mặt cắt cửa lùa xingfa hệ 55 cung cấp toàn bộ thông tin về độ dày, cấu trúc khoang rỗng và vị trí lắp ghép các phụ kiện. Việc nắm vững các thông số này giúp đảm bảo bộ cửa sau khi gia công đạt độ kín khít, cách âm và bền bỉ đúng tiêu chuẩn quốc tế. Bài viết này, Xingfa.com.vn sẽ cùng bạn bóc tách chi tiết từng thành phần trong sơ đồ kỹ thuật của hệ nhôm “quốc dân” này.
Tại sao cần quan tâm đến mặt cắt cửa lùa Xingfa hệ 55?
Mặt cắt không chỉ là những đường kẻ trên giấy, nó phản ánh tính toán cơ học của các kỹ sư hàng đầu tại nhà máy Xingfa Quảng Đông.
Xác định độ dày nhôm chuẩn
Dựa vào mặt cắt, bạn có thể kiểm tra được độ dày thực tế của thanh profile. Đối với cửa lùa hệ 55, độ dày tiêu chuẩn thường dao động từ 1.2mm đến 1.4mm cho cửa sổ và có thể dày hơn đối với các hệ cửa đi đặc thù. Việc sai lệch độ dày so với bản vẽ mặt cắt là dấu hiệu đầu tiên của nhôm kém chất lượng.
Hiểu cấu trúc khoang rỗng giúp cách âm, cách nhiệt
Nhôm xingfa hệ 55 nổi tiếng với cấu trúc đa khoang. Khi nhìn vào mặt cắt, bạn sẽ thấy các khoảng trống được tính toán kỹ lưỡng nhằm ngăn cản sự truyền nhiệt và truyền âm. Các đường gân gia cường bên trong khoang nhôm giúp thanh profile chịu được lực vặn xoắn và áp lực gió cực lớn.

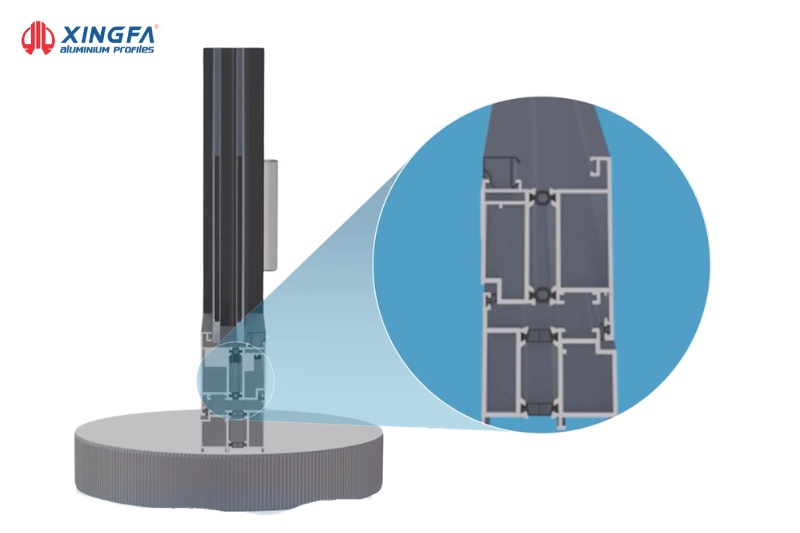

Nhôm Xingfa hệ 55 đa khoang giúp tăng cách âm, cách nhiệt và độ bền kết cấu
Chi tiết mặt cắt khung bao cửa lùa hệ 55
Khung bao là bộ phận cố định vào tường, giữ vai trò làm đường ray cho cánh cửa di chuyển.
Mặt cắt ray bằng và ray cao thấp
Trong thiết kế cửa lùa hệ 55, khung bao ray dưới thường có hai dạng chính:
- Ray bằng: Tạo sự thuận tiện khi đi lại, thường dùng cho cửa đi.
- Ray cao thấp: Thiết kế bên cao bên thấp giúp việc thoát nước mưa hiệu quả hơn, ngăn nước tràn ngược vào trong nhà, thường dùng cho cửa sổ hoặc ban công. Mặt cắt khung bao sẽ cho thấy rõ các vị trí bắt vít và vị trí lắp đặt hệ thống thoát nước.
Vị trí lắp đặt gioăng và khe thoát nước
Trên mặt cắt khung bao, các rãnh lắp gioăng EPDM được thiết kế ôm sát. Sự phối hợp giữa mặt cắt nhôm và gioăng cao su tạo nên độ kín khít tuyệt đối, giúp cửa lùa hệ 55 ngăn nước và chống ồn vượt trội.

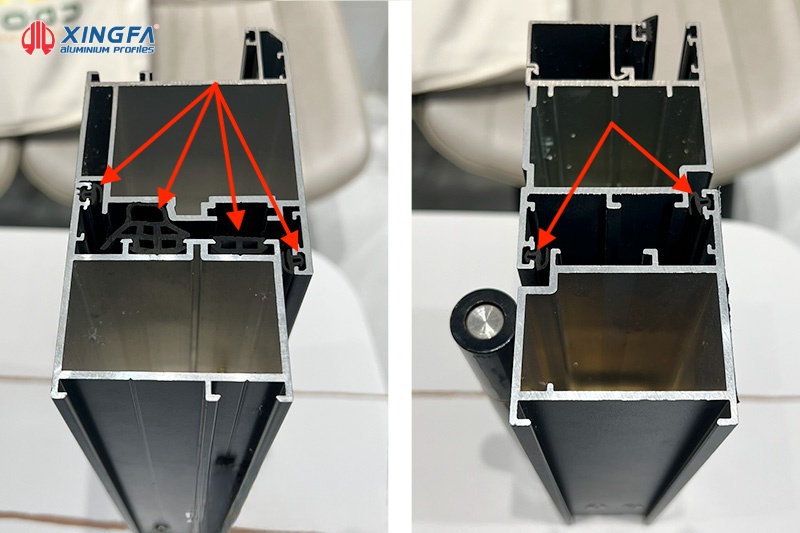

Rãnh nhôm và gioăng EPDM giúp cửa lùa hệ 55 kín khít, chống nước và giảm ồn
Chi tiết mặt cắt khung cánh cửa lùa nhôm Xingfa hệ 55
Khung cánh là bộ phận di động, chịu tải trọng chính từ kính cường lực và phụ kiện bánh xe.
Cấu tạo thanh cánh: Vị trí lắp kính và bánh xe

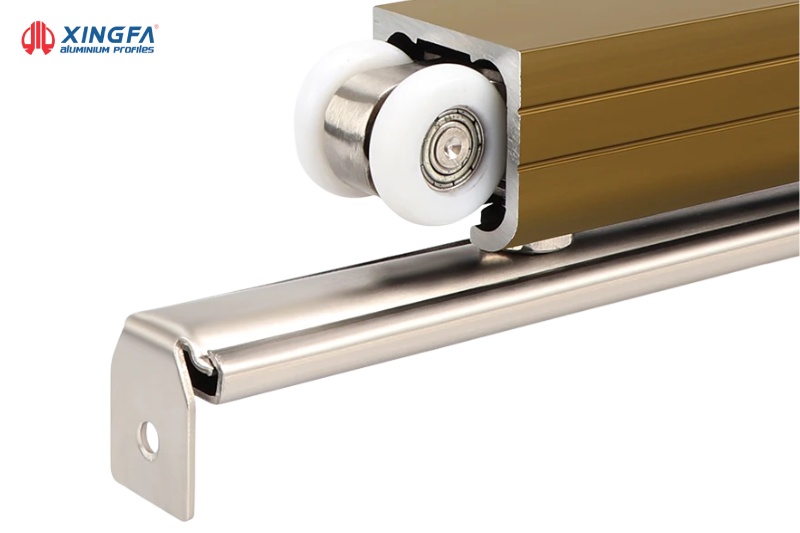

Mặt cắt khung cánh nhôm xingfa hệ 55 cho thấy rãnh lắp kính có độ rộng tiêu chuẩn, phù hợp cho các loại kính từ 5mm đến 12mm hoặc kính hộp. Phía dưới mặt cắt cánh là khoang chứa bánh xe lùa, được thiết kế để bánh xe nằm gọn bên trong, tránh va chạm và bảo vệ vòng bi khỏi bụi bẩn.
Sự khác biệt giữa mặt cắt cánh lùa vuông và lùa vát cạnh
- Hệ lùa vuông: Các cạnh nhôm vuông vức 90 độ, tạo vẻ khỏe khoắn.
- Hệ vát cạnh: Mặt cắt có các đường vát chéo tinh tế, giảm cảm giác thô cứng và giúp nước mưa trôi nhanh hơn trên bề mặt thanh nhôm.
Thông số các thanh phụ trợ trong mặt cắt cửa lùa 55
Để hoàn thiện một bộ cửa lùa, không thể thiếu các thanh phụ trợ đi kèm.
Thanh đố động: Cây trơn và cây móc
Trong mặt cắt cửa lùa xingfa hệ 55 2 cánh, hai thanh cánh gặp nhau ở giữa được gọi là thanh đố động.
- Cây móc: Có thiết kế móc ngoàm vào nhau khi đóng cửa để tạo độ kín.
- Cây trơn: Giúp định hình và tăng cứng cho khung cánh. Bản vẽ mặt cắt sẽ thể hiện rõ độ ngậm giữa cây móc và cây trơn để đảm bảo cửa không bị hở khe sáng.
Thanh ốp ray và nẹp kính
Thanh ốp ray giúp che đi các vị trí bắt vít, tăng tính thẩm mỹ. Nẹp kính trên mặt cắt có chức năng giữ chặt tấm kính vào khung nhôm, đảm bảo an toàn tuyệt đối khi có va chạm mạnh.
Thanh ốp ray tăng thẩm mỹ, nẹp kính giữ kính chắc chắn và an toàn
Cách nhận biết nhôm Xingfa Quảng Đông chính hãng qua mặt cắt
Việc đối chiếu mặt cắt thực tế với catalogue của nhà máy là cách kiểm tra độ xác thực tốt nhất.
- Độ sắc nét của rãnh nhôm: Nhôm chính hãng có các rãnh kỹ thuật, rãnh lắp gioăng cực kỳ sắc nét và đồng đều.
- Màu sơn trong mặt cắt: Khi nhìn vào phần thịt nhôm sau khi cắt, nhôm Xingfa Quảng Đông có độ sáng của hợp kim nhôm đạt chuẩn 6063-T5, không bị xỉn màu hay chứa tạp chất.
- Mã code và tem đỏ: Mỗi thanh profile tương ứng với một mặt cắt nhất định đều có mã vạch riêng biệt để kiểm tra trên hệ thống của tập đoàn Xingfa.
Xingfa.com.vn – Đơn vị cung cấp giải pháp nhôm Xingfa hệ 55 chuẩn nhà máy
Tại Xingfa.com.vn, chúng tôi cung cấp đầy đủ tài liệu kỹ thuật và bản vẽ mặt cắt cửa lùa xingfa hệ 55 cho các đối tác và khách hàng. Với tâm thế của một chuyên gia, chúng tôi cam kết mọi thanh profile cung cấp ra thị trường đều đạt đúng thông số kỹ thuật, độ dày và cấu trúc như bản vẽ nhà máy công bố.
Với hơn 30 năm kinh nghiệm trong lĩnh vực xây dựng và nội thất, đặc biệt là cửa nhôm kính, Xingfa.com.vn tự hào là chuyên gia hàng đầu về giải pháp cửa nhôm Xingfa tại Việt Nam. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng cao nhất từ Công ty TNHH Nhôm Quảng Đông Xingfa, đảm bảo tính thẩm mỹ, độ bền và hiệu quả kinh tế cho mọi công trình.
Mọi chi tiết về kỹ thuật và tư vấn mặt cắt xin liên hệ:
- Địa chỉ: B22/463l, Ấp 2, Đường Trần Đại Nghĩa, Xã Tân Nhựt, TP.HCM
- Hotline: 0902.988.667 – 0938.054.358
- Email: info@aseanwindow.com
- Website: xingfa.com.vn
Kết luận
Hiểu rõ mặt cắt cửa lùa xingfa hệ 55 là chìa khóa để sở hữu một bộ cửa chất lượng. Dù bạn là thợ sản xuất hay chủ nhà, việc nắm bắt các thông số này sẽ giúp bạn tự tin hơn trong việc giám sát và nghiệm thu công trình. Hy vọng bài viết từ Xingfa.com.vn đã cung cấp cho bạn những thông tin kỹ thuật giá trị nhất về hệ cửa lùa hệ 55.
