Trong quy trình sản xuất cửa nhôm, giai đoạn tính toán kích thước cắt nhôm là bước quan trọng nhất, quyết định đến 90% độ hoàn thiện của sản phẩm. Đặc biệt đối với dòng cửa lùa hệ 55 vát cạnh, do đặc thù thiết kế các đường vát chéo tinh tế, việc nắm vững công thức trừ cửa lùa hệ 55 vát cạnh sẽ giúp thợ kỹ thuật tránh được các sai sót như cửa bị kích, bị hở hoặc không vào được ray. Bài viết này, Xingfa.com.vn sẽ cung cấp bảng thông số chi tiết để bạn có thể áp dụng trực tiếp vào xưởng sản xuất.
Tại sao cần nắm vững công thức trừ cửa lùa hệ 55 vát cạnh?
Việc gia công cửa lùa hệ 55 vát cạnh đòi hỏi sự tỉ mỉ hơn so với các hệ vuông truyền thống. Một sai số nhỏ chỉ vài milimet cũng có thể khiến bộ cửa mất đi tính kín khít hoặc gây tiếng kêu khi trượt.
Tối ưu vật tư, tránh cắt nhầm nhôm
Khi có công thức chuẩn, bạn sẽ tính toán được chính xác lượng nhôm cần dùng, giảm thiểu tối đa tình trạng cắt nhầm, cắt thừa gây lãng phí vật tư. Điều này trực tiếp ảnh hưởng đến giá thành và lợi nhuận của xưởng.
Đảm bảo tính thẩm mỹ và độ kín khít
Hệ vát cạnh có ưu điểm là thoát nước tốt và đẹp mắt. Tuy nhiên, nếu công thức trừ không chuẩn, các góc nối sẽ không khít, làm giảm khả năng cách âm và ngăn nước của nhôm Xingfa hệ 55.
Các thông số cơ bản của nhôm Xingfa hệ 55 vát cạnh cần lưu ý
Trước khi đi vào công thức, thợ kỹ thuật cần nắm rõ mặt cắt profile của thanh nhôm.
Độ rộng khung bao hệ lùa vát cạnh
Thông thường, khung bao cửa lùa hệ 55 vát cạnh có độ rộng bản khung khoảng 55mm. Đây là kích thước tiêu chuẩn để tính toán độ hở khi lắp đặt vào ô chờ.

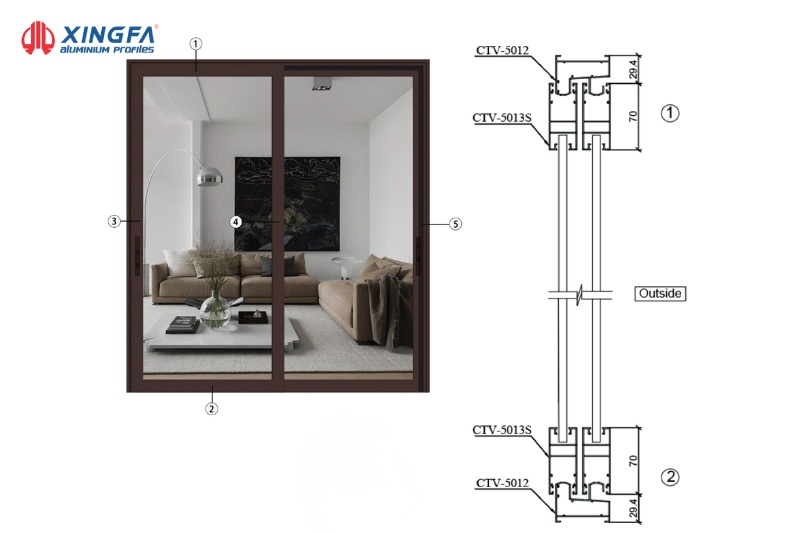

Khung bao cửa lùa hệ 55 vát cạnh rộng khoảng 55mm, kích thước tiêu chuẩn lắp đặt
Kích thước bản cánh và độ ngậm nhôm
Bản cánh lùa vát cạnh thường có kích thước nhỏ gọn hơn so với hệ lùa 93 truyền thống. Độ ngậm của nhôm vào khung bao và độ chồng chéo giữa hai cánh (tại thanh đố động) cần được tính toán kỹ để đảm bảo khi đóng cửa, thanh nhôm che hết phần kính bên trong.
Chi tiết công thức trừ cửa lùa hệ 55 vát cạnh
Dưới đây là công thức áp dụng cho hệ lùa 2 cánh phổ biến nhất (hệ dùng ray thấp cho cửa sổ hoặc ray cao cho cửa đi).
Công thức tính chiều cao cánh cửa
Chiều cao cánh (H_canh) được tính dựa trên chiều cao phủ bì của khung bao cửa lùa.
- Công thức: H_canh = H_phu_bi – 45mm (hoặc 47mm tùy theo loại bánh xe và ray sử dụng).
- Lưu ý: Nếu sử dụng ray bằng Inox phía dưới, bạn nên trừ thêm 2mm để đảm bảo bánh xe chạy mượt mà không bị cạ khung.
Công thức tính chiều rộng cánh
Đối với cửa lùa 2 cánh (mỗi bên 1 cánh trượt):
- Công thức: W_canh = (W_phu_bi + 30mm) / 2.
- Trong đó, 30mm là phần diện tích nhôm chồng lên nhau ở giữa hai cánh khi đóng cửa.
- Đối với cửa lùa 4 cánh: W_canh = (W_phu_bi + 60mm) / 4.
Cách tính kích thước kính cường lực đi kèm
Sau khi đã có kích thước cánh, bạn cần trừ tiếp phần nhôm để ra kích thước kính:
- Chiều cao kính: H_kinh = H_canh – 70mm.
- Chiều rộng kính: W_kinh = W_canh – 70mm.
- (Thông số 70mm này có thể thay đổi tùy thuộc vào độ rộng bản nhôm của từng hãng sản xuất, nhưng với nhôm Xingfa hệ 55 tiêu chuẩn, đây là con số an toàn).

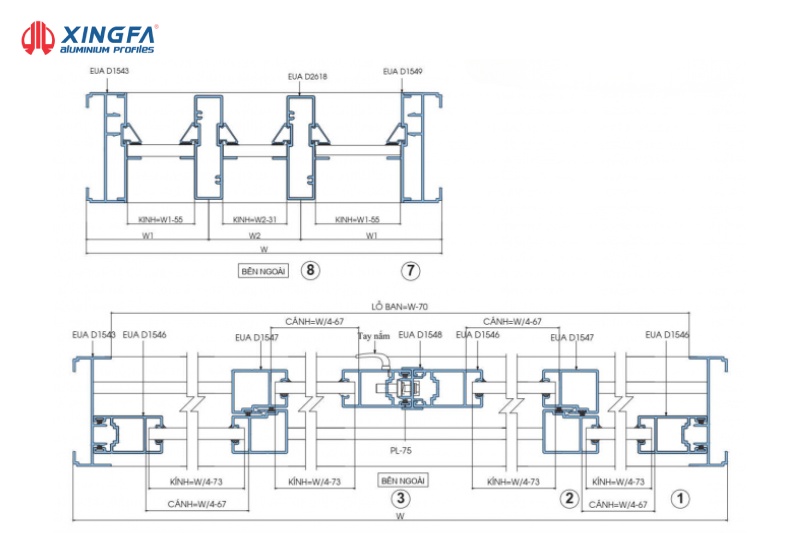

Công thức trừ cửa lùa hệ 55 giúp tính kích thước cánh và kính chính xác theo kích thước phủ bì
Hướng dẫn các bước gia công cửa lùa 55 vát cạnh
Quy trình gia công sau khi đã có số đo theo công thức trừ cửa lùa hệ 55 vát cạnh:
- Cắt nhôm: Sử dụng máy cắt hai đầu đảm bảo góc 45 độ chuẩn xác. Với hệ vát cạnh, đường cắt phải sắc nét để khi ép góc, hai thanh nhôm liền mạch hoàn hảo.
- Đục lỗ thoát nước: Đối với cửa lùa hệ 55, lỗ thoát nước trên khung bao ray dưới là bắt buộc để tránh nước tràn vào nhà.
- Lắp bánh xe và phụ kiện: Bánh xe đơn hoặc đôi được lắp vào phần dưới của cánh. Lưu ý căn chỉnh độ cao bánh xe sao cho cánh cửa song song với khung bao.
- Ép góc hoặc bắt vít: Tùy vào máy móc của xưởng, bạn có thể sử dụng ke ép góc chuyên dụng để tăng cường độ cứng cho bộ cửa.
Những lỗi thường gặp khi tính toán công thức trừ nhôm
- Trừ quá nhiều: Khiến cánh cửa bị lỏng lẻo, khi trượt dễ bị rung lắc và không đảm bảo độ kín khít.
- Không tính độ dày của ray: Một số thợ quên trừ đi độ cao của ray dẫn hướng bên trên, dẫn đến việc không thể đưa cánh cửa vào khung sau khi đã gia công xong.
- Sử dụng phụ kiện không đồng bộ: Mỗi loại bánh xe có độ cao khác nhau, nếu bạn thay đổi thương hiệu phụ kiện mà không điều chỉnh công thức trừ cửa lùa hệ 55 vát cạnh, cửa sẽ rất dễ bị kích.
Xingfa.com.vn – Hỗ trợ kỹ thuật và cung cấp nhôm Xingfa hệ 55 chính hãng
Tại Xingfa.com.vn, chúng tôi không chỉ cung cấp thanh nhôm profile chất lượng từ nhà máy Quảng Đông mà còn luôn sẵn sàng hỗ trợ thợ kỹ thuật về các giải pháp gia công tối ưu nhất. Sản phẩm nhôm Xingfa hệ 55 của chúng tôi luôn đảm bảo độ chính xác về mặt cắt, giúp việc áp dụng công thức trừ nhôm trở nên đơn giản và chính xác tuyệt đối.

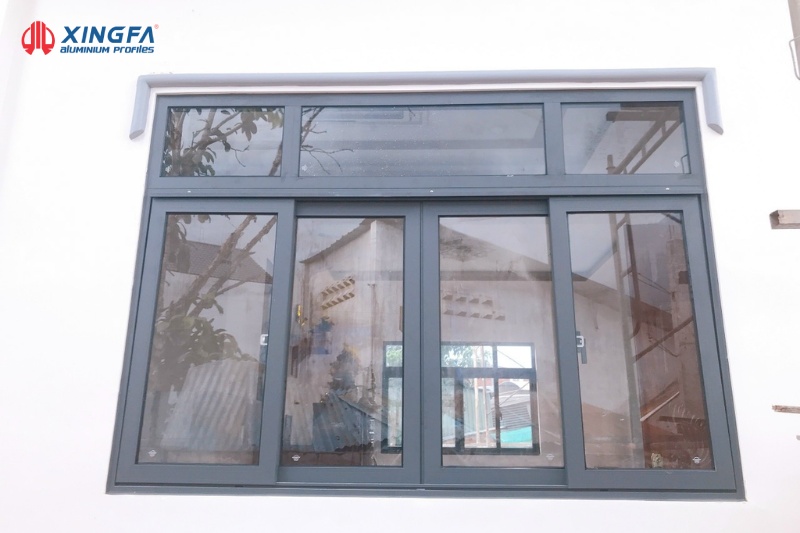

Xingfa.com.vn cung cấp nhôm Xingfa chính hãng và hỗ trợ kỹ thuật gia công chính xác
Với hơn 30 năm kinh nghiệm trong lĩnh vực xây dựng và nội thất, đặc biệt là cửa nhôm kính, Xingfa.com.vn tự hào là chuyên gia hàng đầu về giải pháp cửa nhôm Xingfa tại Việt Nam. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng cao nhất từ Công ty TNHH Nhôm Quảng Đông Xingfa.
Mọi chi tiết về kỹ thuật và báo giá xin liên hệ:
- Địa chỉ: B22/463l, Ấp 2, Đường Trần Đại Nghĩa, Xã Tân Nhựt, TP.HCM
- Hotline: 0902.988.667 – 0938.054.358
- Email: info@aseanwindow.com
- Website: Xingfa.com.vn
Kết luận
Việc nắm chắc công thức trừ cửa lùa hệ 55 vát cạnh là chìa khóa để nâng cao tay nghề và uy tín của xưởng sản xuất. Hy vọng những chia sẻ kỹ thuật trên đây của Xingfa.com.vn sẽ giúp ích cho bạn trong quá trình thi công. Đừng quên liên hệ với chúng tôi nếu bạn cần tư vấn sâu hơn về các hệ nhôm và phụ kiện đồng bộ.
