Trong thi công nhôm kính, hệ cửa lùa 4 cánh luôn là bài toán đòi hỏi sự tính toán tỉ mỉ của người thợ. Khác với hệ 2 cánh đơn giản, hệ 4 cánh có tới 3 điểm giao nhau giữa các thanh móc đứng. Nếu không nắm vững công thức trừ cửa lùa 4 cánh hệ 55, sản phẩm hoàn thiện rất dễ bị lỗi như: cánh cửa không khít, các thanh móc không ngậm hết vào nhau hoặc cửa bị kích khung không thể vận hành. Bài viết này, Xingfa.com.vn sẽ hướng dẫn chi tiết cách trừ cửa lùa 4 cánh hệ 55 dựa trên thông số kỹ thuật chuẩn của nhà máy Xingfa Quảng Đông, giúp anh em thợ gia công chính xác ngay từ lần cắt đầu tiên.
Tại sao cần một công thức trừ cửa lùa 4 cánh hệ 55 riêng biệt?
Nhiều thợ mới thường mắc sai lầm khi áp dụng công thức của hệ 2 cánh cho hệ 4 cánh, dẫn đến việc thiếu hụt kích thước nghiêm trọng.
Sự phức tạp của các điểm chồng mí
Ở hệ 4 cánh, chúng ta có 2 cánh ngoài cùng ngậm vào khung đứng và 2 cánh giữa ngậm vào nhau, cộng thêm 2 điểm giao giữa cánh ngoài và cánh trong. Tổng cộng có 3 vị trí chồng mí thanh móc. Việc tính toán sai độ chồng này sẽ khiến tổng chiều rộng của 4 cánh không khớp với chiều rộng phủ bì của khung bao nhôm Xingfa hệ 55.

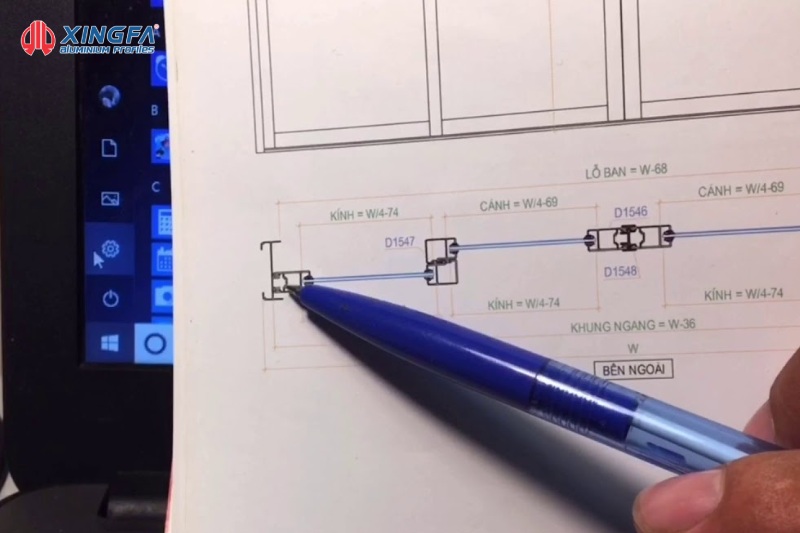

Cửa lùa 4 cánh có 3 điểm chồng mí, cần tính chính xác để khớp khung cửa
Đảm bảo tính thẩm mỹ và kỹ thuật
Một bộ cửa lùa hệ 55 4 cánh chuẩn là khi đóng lại, các thanh móc phải nằm thẳng hàng, độ ngậm giữa các cánh phải đều nhau (thường là 30mm mỗi điểm). Điều này không chỉ giúp cửa đẹp mà còn đảm bảo khả năng cách âm, chống nước tốt nhất.
Chi tiết công thức trừ cửa lùa 4 cánh hệ 55 (Cửa đi và Cửa sổ)
Dưới đây là công thức chuẩn xác nhất dành cho anh em thợ nhôm kính đang sử dụng hệ lùa 55 Quảng Đông tem đỏ.
Công thức trừ cửa lùa 4 cánh hệ 55 để tính chiều cao cánh (H_canh)
Chiều cao cánh là kích thước của các thanh đứng (thanh trơn và thanh móc). Công thức này áp dụng chung cho cả hệ 2 cánh và 4 cánh.
- Công thức: H_canh = H_phu_bi – 45mm.
- Giải thích: Bạn trừ đi 45mm cho khoảng hở của ray trên, ray dưới và khoảng không gian để bánh xe có thể điều chỉnh cao thấp. Đây là con số an toàn để cửa không bị cạ ray.
Công thức trừ cửa lùa 4 cánh hệ 55 để tính chiều rộng cánh (W_canh)
Đây là phần quan trọng nhất trong cách trừ cửa lùa 4 cánh hệ 55. Vì có 3 điểm chồng mí, chúng ta phải cộng thêm 3 lần độ ngậm móc (30mm x 3).
- Công thức: W_canh = (W_phu_bi + 66mm) / 4.
- Giải thích chi tiết: * W_phu_bi là chiều rộng tổng của khung bao.
- 66mm là tổng độ chồng mí giữa các thanh móc sau khi đã trừ đi bản dày của khung đứng hai bên.
- Sau khi cộng, bạn chia cho 4 sẽ ra kích thước cắt cho từng thanh ngang cánh (ngang trên và ngang dưới).

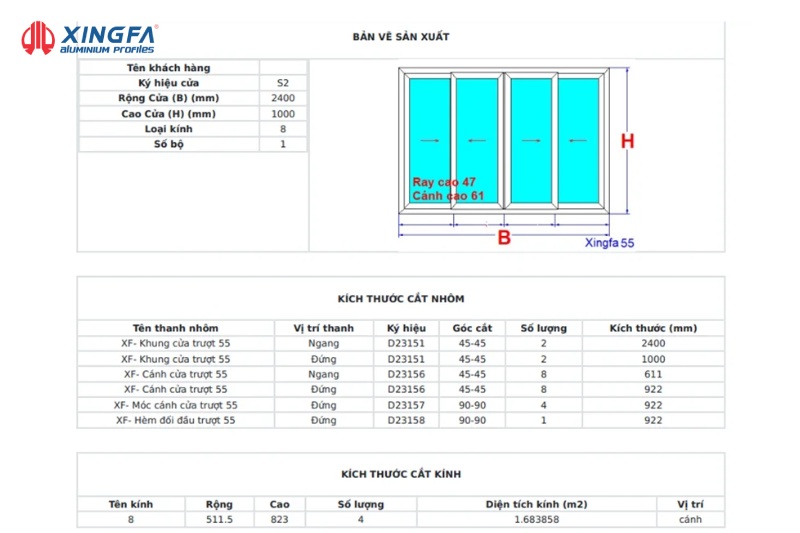

Cách tính kích thước kính cho cửa lùa 4 cánh
Sau khi đã có kích thước cánh (H_canh và W_canh), việc tính kính trở nên đơn giản:
- Chiều cao kính: H_kinh = H_canh – 70mm.
- Chiều rộng kính: W_kinh = W_canh – 70mm.
- (70mm là khoảng cách trừ đi phần bản nhôm và trừ hao độ hở để lọt lòng kính).
Cách tính kích thước kính cho cửa lùa 4 cánh: lấy kích thước cánh trừ 70mm cho cả chiều cao và chiều rộng
Hướng dẫn cách trừ cửa lùa 4 cánh hệ 55 khi sử dụng phụ kiện
Phụ kiện cũng đóng vai trò quyết định đến con số trừ trong công thức trừ cửa lùa 4 cánh hệ 55.
Lưu ý khi dùng bánh xe và gioăng lông
- Bánh xe: Nếu dùng bánh xe đôi chịu lực loại lớn, anh em có thể cân nhắc trừ chiều cao khoảng 46-47mm để có thêm không gian căn chỉnh.
- Gioăng lông: Đừng quên tính đến độ dày của gioăng lông khi lắp vào các thanh móc. Nếu gioăng quá dày, độ ngậm móc có thể bị đẩy ra nhẹ, làm ảnh hưởng đến tổng chiều rộng của cửa lùa hệ 55.
Quy trình đo đạc và cắt nhôm thực tế tại xưởng
Để áp dụng công thức trừ cửa lùa 4 cánh hệ 55 hiệu quả, hãy tuân thủ các bước:
- Kiểm tra phủ bì: Đo lại chiều rộng và chiều cao ô chờ tại ít nhất 3 điểm (trái, phải, giữa) để lấy kích thước nhỏ nhất.
- Tính toán trên giấy: Luôn ghi lại số đo đã trừ theo công thức trước khi đưa vào máy cắt.
- Thứ tự cắt: Nên cắt khung bao trước, sau đó mới đến các thanh đứng của cánh và cuối cùng là các thanh ngang cánh.
- Lắp thử: Trước khi bắt vít và đi keo, hãy ướm thử các thanh móc đứng để kiểm tra độ khít.
Những sai sót thường gặp khi tính cách trừ cửa lùa 4 cánh hệ 55
- Nhầm lẫn số điểm chồng mí: Nhiều thợ chỉ cộng 30mm (như hệ 2 cánh) khiến cánh cửa bị hụt nghiêm trọng, không thể khóa được cửa.
- Không trừ độ hở phía trên: Nếu thanh cánh đứng quá sát ray trên, khi công trình có sự lún nhẹ hoặc bụi bẩn bám vào ray, cửa sẽ bị kẹt cứng.
- Sử dụng nhôm không chuẩn: Nếu không dùng nhôm Xingfa hệ 55 chính hãng, bản nhôm có thể sai lệch 1-2mm so với Catalogue, làm công thức trừ bị sai lệch hoàn toàn.
Xingfa.com.vn – Chuyên gia tư vấn giải pháp và cung cấp nhôm Xingfa hệ 55
Tại Xingfa.com.vn, chúng tôi cung cấp đầy đủ Catalogue kỹ thuật và phần mềm tính toán công thức trừ cửa lùa 4 cánh hệ 55 cho các đối tác xưởng sản xuất. Chúng tôi không chỉ bán nhôm, mà còn bán giải pháp để anh em thợ làm nghề một cách nhàn nhất và chuyên nghiệp nhất.
Xingfa.com.vn cung cấp nhôm Xingfa và giải pháp kỹ thuật cho xưởng sản xuất
Với hơn 30 năm kinh nghiệm trong lĩnh vực xây dựng và nội thất, đặc biệt là cửa nhôm kính, Xingfa.com.vn tự hào là chuyên gia hàng đầu về giải pháp cửa nhôm Xingfa tại Việt Nam. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng cao nhất từ Công ty TNHH Nhôm Quảng Đông Xingfa, đảm bảo tính thẩm mỹ, độ bền và hiệu quả kinh tế cho mọi công trình.
Mọi chi tiết về hỗ trợ kỹ thuật và báo giá xin liên hệ:
- Địa chỉ: B22/463l, Ấp 2, Đường Trần Đại Nghĩa, Xã Tân Nhựt, TP.HCM
- Hotline: 0902.988.667 – 0938.054.358
- Email: info@aseanwindow.com
- Website: Xingfa.com.vn
Kết luận
Gia công hệ 4 cánh không khó nếu bạn nắm vững bản chất của các điểm chồng mí. Hy vọng công thức trừ cửa lùa 4 cánh hệ 55 mà Xingfa.com.vn chia sẻ đã giúp anh em thợ tự tin hơn trong quá trình sản xuất. Hãy luôn ghi nhớ: “Đo hai lần, cắt một lần” để mỗi mét nhôm Xingfa hệ 55 đều mang lại giá trị cao nhất cho công trình.
