Trong quy trình sản xuất cửa nhôm, hệ 2 cánh mở trượt là mẫu cửa phổ biến nhất, xuất hiện tại hầu hết các công trình từ nhà phố đến căn hộ chung cư. Tuy nhiên, để gia công được một bộ cửa vận hành êm ái, các thanh móc đóng khít và không bị hở khe sáng, thợ kỹ thuật cần nắm lòng cách trừ cửa lùa 2 cánh hệ 55. Việc tính toán sai chỉ vài milimet ở độ hở bánh xe hay độ chồng mí thanh móc cũng có thể dẫn đến việc phải bỏ đi cả thanh nhôm. Bài viết này, Xingfa.com.vn sẽ cung cấp cho bạn công thức trừ cửa lùa 2 cánh hệ 55 chuẩn xác nhất theo tài liệu kỹ thuật của nhà máy Xingfa Quảng Đông.
Tại sao thợ nhôm cần nắm vững cách trừ cửa lùa 2 cánh hệ 55?
Hệ cửa lùa (mở trượt) có cơ chế vận hành khác hoàn toàn so với hệ mở quay. Cánh cửa phải di chuyển bên trong khung bao và có độ chồng chéo nhất định giữa hai cánh.
Tránh tình trạng cửa bị hở khe sáng hoặc kích khung
Nếu bạn không biết cách trừ cửa lùa 2 cánh hệ 55 chuẩn, khi đóng cửa lại, phần thanh móc đứng có thể không ngậm hết vào nhau, tạo ra khe hở gây mất thẩm mỹ và giảm khả năng cách âm. Ngược lại, nếu trừ quá ít, cánh cửa sẽ bị kích vào khung bao đứng hoặc ray trên, khiến việc đóng mở trở nên nặng nề.
Tối ưu hóa quy trình cắt nhôm và vật tư
Khi có công thức chuẩn, người thợ chỉ cần dựa trên số đo phủ bì để ra lệnh cắt hàng loạt cho máy cắt 2 đầu. Điều này giúp giảm thiểu rủi ro cắt nhầm thanh profile nhôm Xingfa hệ 55, giúp xưởng tiết kiệm chi phí và nâng cao tiến độ bàn giao công trình.

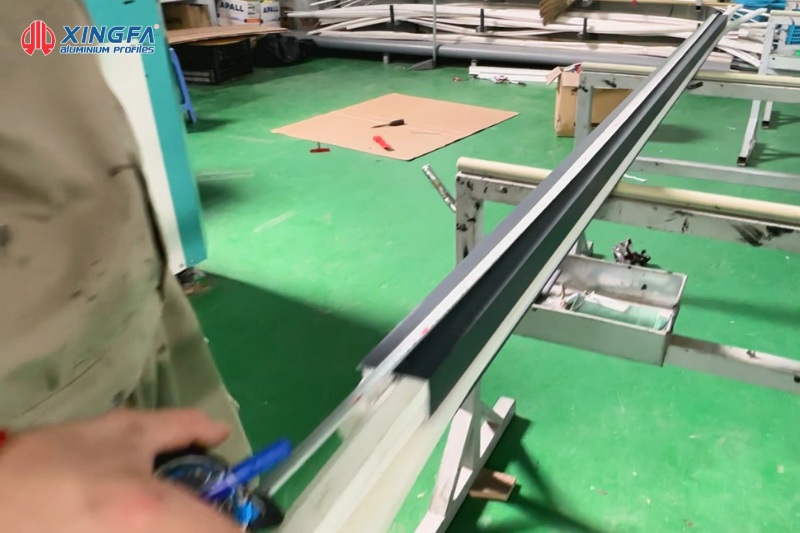

Công thức cắt chuẩn giúp giảm sai sót, tiết kiệm vật tư và tăng tiến độ thi công
Các thông số kỹ thuật cần lưu ý trên mặt cắt nhôm Xingfa hệ 55 lùa
Trước khi áp dụng công thức, bạn cần hiểu rõ mặt cắt của hệ nhôm này:
- Khung bao: Thường có bản rộng 55mm. Khung bao ray dưới có thể là ray bằng hoặc ray cao thấp.
- Thanh cánh đứng: Bao gồm thanh cánh đứng trơn (vị trí lắp tay nắm) và thanh cánh đứng móc (vị trí hai cánh gặp nhau).
- Độ chồng mí: Là phần nhôm thanh móc của cánh này gối lên thanh móc của cánh kia khi đóng cửa. Thông thường độ chồng mí này là 30mm.
Công thức trừ cửa lùa 2 cánh hệ 55 chuẩn xác
Dưới đây là công thức áp dụng cho cửa lùa hệ 55 sử dụng phụ kiện bánh xe đơn hoặc đôi tiêu chuẩn.
Công thức tính chiều cao cánh (H_canh)
Chiều cao cánh được tính từ kích thước phủ bì chiều cao của khung bao trừ đi khoảng hở của ray và bánh xe.
- Công thức: H_canh = H_phu_bi – 45mm.
- Lưu ý: Nếu bạn sử dụng ray Inox bản mỏng bên dưới, có thể trừ 43mm đến 44mm để cửa trông khít hơn, nhưng 45mm vẫn là con số an toàn nhất để tránh bị cạ khung.
Công thức tính chiều rộng cánh (W_canh)
Đây là phần quan trọng nhất trong cách trừ cửa lùa 2 cánh hệ 55.
- Công thức: W_canh = (W_phu_bi + 30mm) / 2.
- Giải thích: W_phu_bi là chiều rộng tổng. Chúng ta cộng thêm 30mm (độ ngậm móc) sau đó chia đôi để ra kích thước cho mỗi cánh (bao gồm 1 thanh trơn và 1 thanh móc).
Công thức tính kích thước cắt kính lọt lòng
Để có kích thước kính chính xác, bạn dựa vào kích thước cánh đã tính ở trên:
- Chiều cao kính: H_kinh = H_canh – 70mm.
- Chiều rộng kính: W_kinh = W_canh – 70mm.
- (Thông số 70mm được tính dựa trên bản nhôm của cánh là 50mm mỗi bên, trừ đi phần nhôm ngậm vào kính).

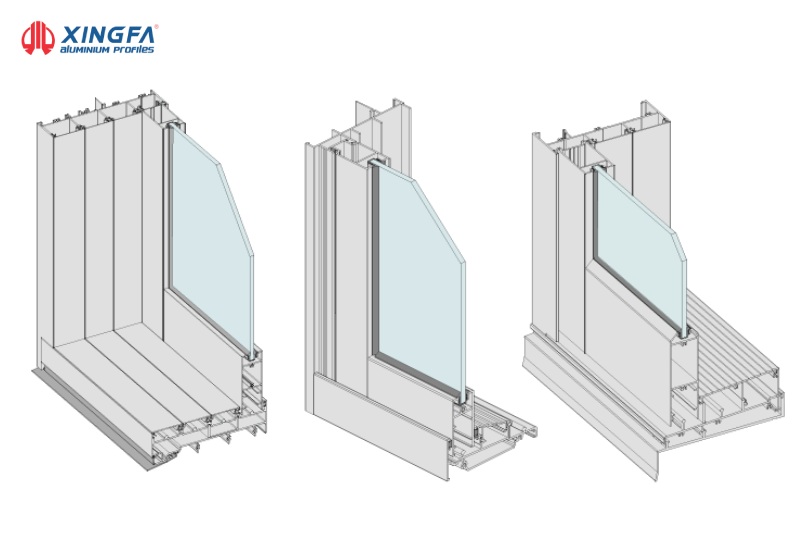

Công thức áp dụng cho cửa lùa hệ 55 sử dụng phụ kiện bánh xe đôi
Hướng dẫn các bước đo đạc và cắt nhôm thực tế tại xưởng
Để áp dụng công thức trừ cửa lùa 2 cánh hệ 55 hiệu quả, quy trình tại xưởng nên tuân thủ:
- Đo đạc ô chờ: Kiểm tra độ cân bằng của ô tường. Nếu ô tường bị chéo, phải lấy kích thước nhỏ nhất để tính phủ bì.
- Lựa chọn ray: Xác định rõ là dùng ray bằng (cho cửa đi) hay ray cao thấp (cho cửa sổ) để điều chỉnh mức trừ chiều cao phù hợp.
- Cắt nhôm: Cắt các thanh đứng (trơn, móc) theo chiều cao H_canh. Cắt các thanh ngang (trên, dưới) theo chiều rộng W_canh.
- Kiểm tra: Trước khi bấm góc hoặc ép góc, hãy đặt các thanh nhôm xuống sàn theo đúng vị trí để kiểm tra độ chồng mí của thanh móc.
Những lỗi thường gặp khi áp dụng cách trừ cửa lùa 2 cánh hệ 55
- Quên tính độ hở bánh xe: Nhiều thợ mới chỉ trừ độ dày của nhôm mà quên mất bánh xe lùa cần khoảng hở 1-2mm để điều chỉnh cao thấp, dẫn đến việc cửa bị kích không lắp được vào ray.
- Nhầm lẫn giữa hệ lùa 55 và hệ lùa 93: Hệ 93 có bản nhôm và độ ngậm khác hoàn toàn. Nếu áp dụng công thức của hệ 93 cho nhôm Xingfa hệ 55, cánh cửa sẽ bị hụt rất nhiều.
- Tính sai cây móc: Cây móc có cấu tạo khác cây trơn, nếu không chú ý hướng móc khi cắt, bạn sẽ bị hỏng thanh nhôm.
Xingfa.com.vn – Hỗ trợ kỹ thuật sản xuất cửa nhôm Xingfa chuyên nghiệp
Tại Xingfa.com.vn, chúng tôi thấu hiểu những khó khăn của anh em thợ trong quá trình gia công. Vì vậy, bên cạnh việc cung cấp thanh profile nhôm Xingfa hệ 55 tem đỏ Quảng Đông chính hãng, chúng tôi luôn sẵn sàng hỗ trợ kỹ thuật, bản vẽ mặt cắt và các công thức trừ nhôm mới nhất cho mọi hệ cửa.
Xingfa.com.vn cung cấp nhôm Xingfa chính hãng và hỗ trợ kỹ thuật cho thợ gia công
Với hơn 30 năm kinh nghiệm trong lĩnh vực xây dựng và nội thất, đặc biệt là cửa nhôm kính, Xingfa.com.vn tự hào là chuyên gia hàng đầu về giải pháp cửa nhôm Xingfa tại Việt Nam. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng cao nhất từ Công ty TNHH Nhôm Quảng Đông Xingfa, đảm bảo tính thẩm mỹ, độ bền và hiệu quả kinh tế cho mọi công trình.
Mọi chi tiết về hỗ trợ kỹ thuật và đặt hàng xin liên hệ:
- Địa chỉ: B22/463l, Ấp 2, Đường Trần Đại Nghĩa, Xã Tân Nhựt, TP.HCM
- Hotline: 0902.988.667 – 0938.054.358
- Email: info@aseanwindow.com
- Website: Xingfa.com.vn
Kết luận
Làm chủ cách trừ cửa lùa 2 cánh hệ 55 là bước đệm để khẳng định tay nghề chuyên nghiệp của người thợ nhôm kính. Hy vọng bài viết đã cung cấp những thông số và công thức hữu ích nhất để anh em tự tin sản xuất những bộ cửa lùa hệ 55 bền đẹp, chất lượng. Hãy luôn kiểm tra kỹ lưỡng trước khi cắt để mỗi mét nhôm đều trở thành một phần của công trình hoàn hảo.
