Trong sản xuất nhôm kính, hệ cửa đi 4 cánh mở quay luôn đòi hỏi kỹ thuật tay nghề và sự tính toán tỉ mỉ nhất. Khác với hệ cửa lùa, cửa mở quay 4 cánh có rất nhiều điểm tiếp giáp và chịu tải trọng lớn trên hệ thống bản lề. Việc nắm vững cách trừ cửa đi 4 cánh hệ 55 không chỉ giúp bộ cửa vận hành êm ái, kín khít mà còn là yếu tố then chốt để chống xệ cánh – căn bệnh kinh niên của dòng cửa 4 cánh diện tích lớn. Bài viết này, Xingfa.com.vn sẽ chia sẻ công thức “vàng” được đúc kết từ tài liệu kỹ thuật của nhà máy Xingfa Quảng Đông và kinh nghiệm thực tế tại các xưởng sản xuất lớn.
Tại sao hệ cửa đi 4 cánh mở quay cần công thức trừ riêng biệt?
Cửa đi 4 cánh mở quay hệ 55 thường sử dụng thanh nhôm có độ dày tiêu chuẩn 2.0mm để đảm bảo độ cứng. Tuy nhiên, do có tới 4 cánh cùng hoạt động trên một khung bao, tổng số lượng khe hở cần tính toán lên đến 7 vị trí (2 khe bản lề khung và 5 khe giữa các cánh).
Nếu bạn áp dụng sai cách trừ cửa đi 4 cánh hệ 55, bộ cửa sẽ gặp các lỗi nghiêm trọng:
- Cửa bị kích, không thể đóng hết do thiếu khe hở giữa các cánh.
- Cửa bị hở quá rộng, làm mất tính thẩm mỹ và giảm khả năng cách âm, chống nước.
- Cánh cửa bị xệ sau một thời gian ngắn do không tính toán đủ độ hở trừ hao cho bản lề 4D.
Chi tiết cách trừ cửa đi 4 cánh hệ 55 (Hệ mở quay)
Để gia công chuẩn, anh em cần xác định rõ: Cửa sử dụng ngưỡng cửa (vách ngăn chân) hay lắp sát sàn. Dưới đây là công thức chuẩn nhất cho hệ mở quay ngoài hoặc quay trong.
Công thức tính chiều cao cánh (H_canh)
Chiều cao cánh được tính từ phủ bì khung bao trừ đi phần độ dày nhôm khung bao và khe hở chân cửa.
- Trường hợp không có ngưỡng nhôm (lắp sát sàn):
H_canh = H_phubì – 46mm - Trường hợp có ngưỡng nhôm (ray dưới):
H_canh = H_phubì – 55mm - Giải thích: 46mm bao gồm độ dày khung bao ngang trên (40mm) và khe hở chân cửa (6mm).
Công thức tính chiều rộng cánh (W_canh)
Đây là phần khó nhất vì có nhiều khe hở đứng. Với hệ 4 cánh mở quay, chúng ta có tổng cộng 5 khe hở giữa các thanh cánh và 2 khe hở tại bản lề.
- Công thức chuẩn:W_canh = (W_phubì – 100mm) / 4
- Giải thích chi tiết:
- 100mm là tổng độ dày của 2 thanh khung bao đứng (33mm x 2 = 66mm) cộng với tổng các khe hở đứng giữa các cánh (thường là 5mm x 5 khe = 25mm) và 2 bên bản lề (4,5mm x 2 = 9mm).
- Sau khi trừ, bạn chia cho 4 sẽ ra kích thước cắt cho các thanh ngang cánh.
Cách tính kích thước cắt kính
Kính cho cửa đi 4 cánh mở quay cần được tính toán để lọt lòng trong khung nhôm sau khi đã trừ đi phần gân nhôm:
- Chiều cao kính: H_kinh = H_canh – 157mm
- Chiều rộng kính: W_kinh = W_canh – 157mm
(Lưu ý: 157mm là con số trừ cho bản cánh cửa đi hệ 55 tiêu chuẩn).

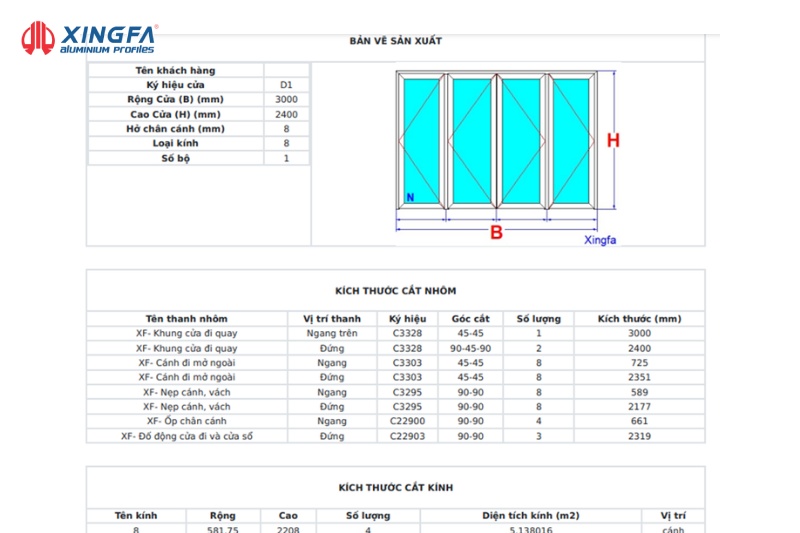

Ảnh minh hoạ một mẫu bản vẽ kỹ thuật cửa đi 4 cánh hệ 55 (hệ cửa quay)
Những lưu ý sống còn khi gia công cửa đi 4 cánh Xingfa hệ 55
Lựa chọn phụ kiện bản lề
Với hệ 4 cánh, tuyệt đối không nên dùng bản lề 3D loại rẻ tiền. Hãy ưu tiên bản lề 4D chính hãng Kinlong hoặc Cmech. Bản lề 4D cho phép căn chỉnh 4 hướng, giúp anh em dễ dàng xử lý các sai sót nhỏ trong quá trình lắp đặt và giúp cánh cửa đứng vững hơn dưới sức nặng của kính cường lực 10mm.

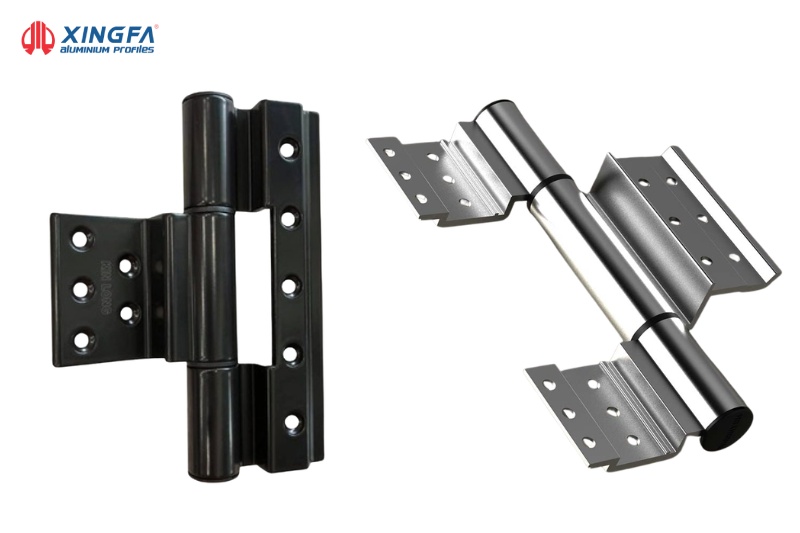

Nên dùng bản lề 4D chính hãng để cửa 4 cánh chắc chắn và dễ căn chỉnh
Kỹ thuật kê kính chống xệ
Trong cách trừ cửa đi 4 cánh hệ 55, việc cắt nhôm đúng mới chỉ là 50% thành công. 50% còn lại nằm ở kỹ thuật kê kính. Khi vào kính, thợ cần kê các miếng kê nhựa tại các góc đối diện bản lề để lực nặng của kính đẩy ngược về phía bản lề, giúp cánh cửa không bị xệ theo thời gian.
Phụ kiện đồng bộ đi kèm cho cửa đi 4 cánh hệ 55
Một bộ cửa 4 cánh chuẩn cần có:
- Bộ khóa đa điểm: Giúp cửa kín khít tại nhiều vị trí trên thanh đứng.
- Thanh chốt cánh phụ: Thường dùng chốt rút hoặc chốt bẩy cho 3 cánh phụ, giúp cố định chắc chắn khi không cần mở hết 4 cánh.
- Gioăng kép EPDM: Đảm bảo độ êm khi đóng cửa và ngăn nước tuyệt đối.
Xingfa.com.vn – Chuyên gia tư vấn và cung cấp nhôm Xingfa Quảng Đông chính hãng
Tại Xingfa.com.vn, chúng tôi không chỉ cung cấp thanh profile nhôm Xingfa hệ 55 tem đỏ chính hãng mà còn là kho tàng kiến thức kỹ thuật cho anh em làm nghề. Chúng tôi hiểu rằng mỗi milimet sai lệch là một chi phí phát sinh, vì vậy mọi cách trừ cửa đi 4 cánh hệ 55 đều được chúng tôi kiểm chứng thực tế trước khi chia sẻ.
Xingfa.com.vn cung cấp nhôm Xingfa chính hãng và chia sẻ công thức kỹ thuật chính xác cho thợ
Với hơn 30 năm kinh nghiệm, chúng tôi tự hào là đơn vị uy tín hàng đầu, cung cấp giải pháp toàn diện về cửa nhôm cho mọi công trình.
Mọi chi tiết xin liên hệ:
- Địa chỉ: B22/463l, Ấp 2, Đường Trần Đại Nghĩa, Xã Tân Nhựt, TP.HCM
- Hotline: 0902.988.667 – 0938.054.358
- Email: info@aseanwindow.com
- Website: Xingfa.com.vn
Kết luận
Gia công hệ 4 cánh mở quay không dành cho những người thợ cẩu thả. Việc nắm vững cách trừ cửa đi 4 cánh hệ 55 là minh chứng cho sự chuyên nghiệp và cái tâm của người làm nghề. Hy vọng công thức và những lưu ý trên sẽ giúp bạn tự tin hơn khi triển khai các đơn hàng lớn.
