Trong quá trình sản xuất năm 2026, sự chính xác đến từng milimet là yếu tố tạo nên sự khác biệt giữa một bộ cửa cao cấp và một bộ cửa kém chất lượng. Tại Xingfa.com.vn, chúng tôi luôn nhấn mạnh rằng việc hiểu rõ mặt cắt nhôm PMA sẽ giúp thợ gia công tránh được các lỗi phổ biến như cắt sai kích thước kính, lắp ngược hệ thống gioăng hay chọn sai loại ke ép góc. Hệ nhôm PMA với đặc trưng thiết kế vát cạnh đòi hỏi người thợ phải có cái nhìn chi tiết về các rãnh kỹ thuật và khoang rỗng bên trong thanh Profile. Hãy cùng chúng tôi giải mã cấu trúc này qua bài viết dưới đây.
Tại sao thợ nhôm kính cần am hiểu mặt cắt nhôm PMA?
Mặt cắt cung cấp mọi thông tin quan trọng nhất của một thanh profile:
- Tính toán kích thước thông thủy: Dựa vào bản vẽ, thợ có thể trừ đi độ rộng của khung bao để ra kích thước lọt lòng chuẩn theo thước Lỗ Ban.
- Định vị phụ kiện: Biết chính xác vị trí lắp đặt bản lề, khóa và thanh truyền động để đảm bảo cửa vận hành trơn tru, không bị kẹt.
- Tối ưu hóa khả năng cách âm: Hiểu về cấu trúc khoang rỗng giúp thợ lắp đặt hệ gioăng đúng vị trí, tạo độ kín khít tuyệt đối.

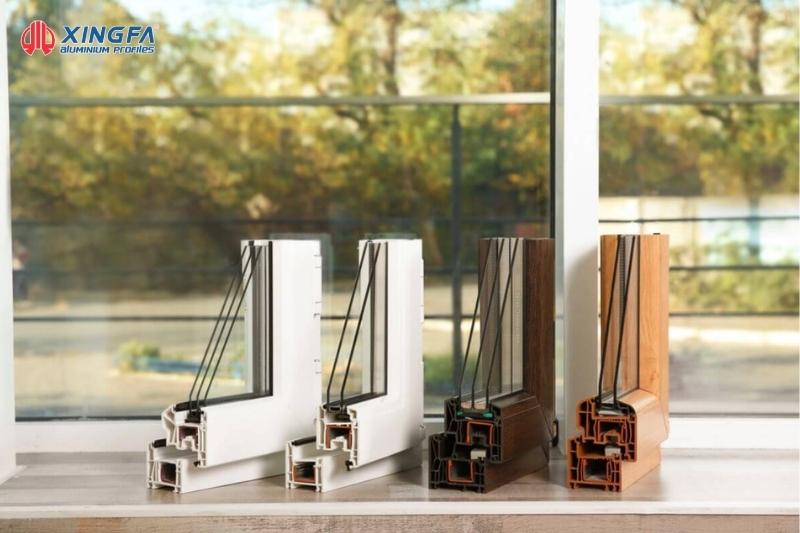

Am hiểu mặt cắt nhôm PMA giúp thợ trừ kích thước chuẩn, lắp phụ kiện đúng vị trí và đảm bảo cửa kín khít, vận hành bền bỉ
Phân tích cấu tạo mặt cắt nhôm PMA hệ 55
Nhôm PMA hệ 55 có cấu tạo mặt cắt mang tính đột phá về thẩm mỹ và công năng:
- Thiết kế vát cạnh: Đây là điểm dễ nhận biết nhất trên mặt cắt. Các cạnh của thanh nhôm được cắt chéo tinh tế, giúp nước mưa dễ dàng thoát ra ngoài và tăng tính sang trọng.
- Hệ thống khoang rỗng: Mặt cắt cho thấy các khoang khí được bố trí khoa học, giúp ngăn chặn sự truyền nhiệt và truyền âm.
- Độ dày phôi nhôm: Trên bản vẽ kỹ thuật, độ dày phôi nhôm PMA thường được thể hiện rõ nét từ 1.2mm đến 1.4mm, đảm bảo độ cứng cáp mà vẫn nhẹ nhàng khi vận hành.

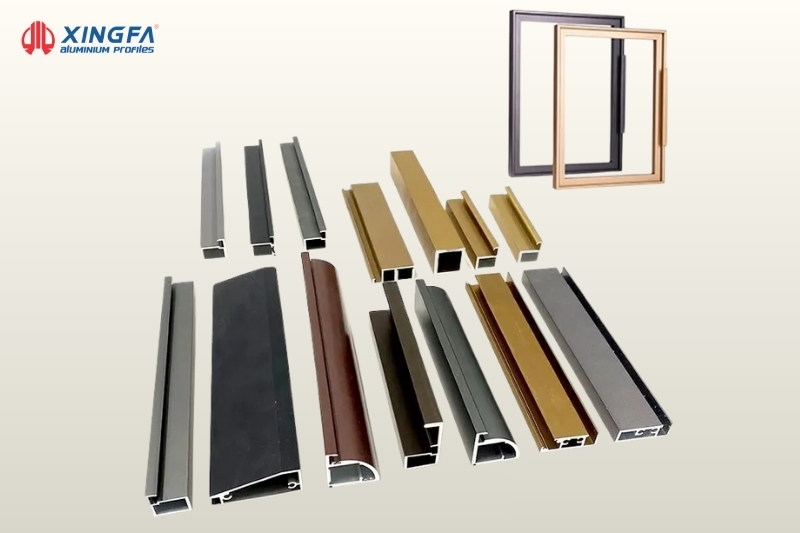

Các loại mặt cắt nhôm PMA phổ biến nhất hiện nay
Tùy vào công năng sử dụng, nhôm PMA có các loại mặt cắt riêng biệt:
Mặt cắt khung bao cửa đi và cửa sổ
Khung bao thường có mặt cắt lớn nhất, đóng vai trò là giá đỡ cho toàn bộ cánh cửa. Trên mặt cắt khung bao, bạn sẽ thấy các rãnh được thiết kế để bắt vít vào tường và rãnh chứa gioăng tiếp xúc với cánh.
Mặt cắt cánh cửa mở quay
Cánh cửa có thiết kế mặt cắt phức tạp hơn với các rãnh lắp kính và rãnh chứa hạt nhựa hoặc ke ép góc. Đây là nơi chịu lực chính khi chúng ta đóng mở cửa hàng ngày.
Mặt cắt thanh đố động và đố giữa
Mặt cắt của các thanh đố giúp chúng ta biết cách chia ô cho bộ cửa, tạo sự chắc chắn và điểm nhấn thẩm mỹ cho những bộ cửa có kích thước lớn.
Cách đọc bản vẽ mặt cắt nhôm PMA để trừ kích thước sản xuất
Để tính toán chính xác, anh em thợ cần lưu ý các thông số sau trên mặt cắt:
- Độ rộng khung bao (thường là 55mm): Dùng để trừ kích thước phủ bì ra kích thước cánh.
- Khe hở bản lề: Thông thường trên mặt cắt sẽ thể hiện khoảng cách từ cánh đến khung để thợ trừ đi từ 3mm – 5mm tùy loại bản lề.
- Phần ngậm kính: Mặt cắt giúp xác định chiều sâu của rãnh kính, từ đó tính được kích thước kính cần cắt (thường cộng thêm 15mm – 20mm so với phần lọt lòng khung cánh).

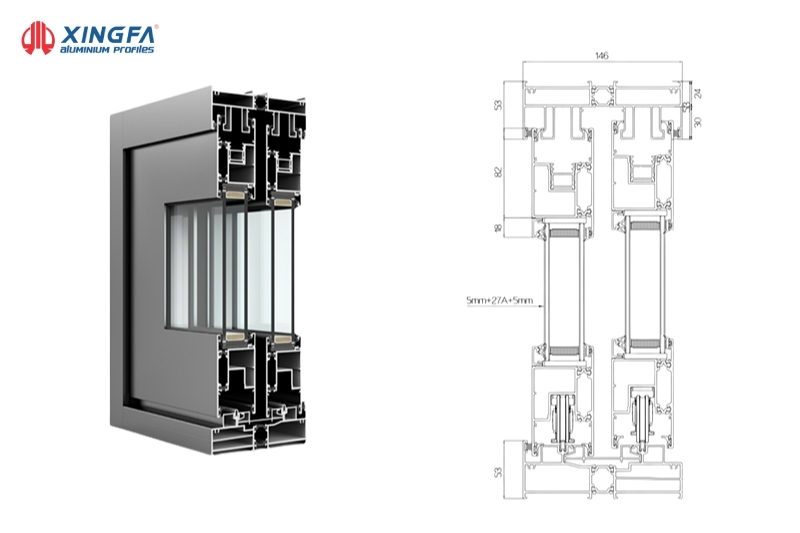

Đọc đúng mặt cắt nhôm PMA giúp trừ kích thước chuẩn từ khung, khe hở đến ngậm kính, đảm bảo sản xuất chính xác
So sánh mặt cắt nhôm PMA và mặt cắt nhôm Xingfa
Dù cả hai đều là hệ 55, nhưng mặt cắt của chúng có sự khác biệt rõ rệt:
- PMA: Mặt cắt có các đường vát cạnh, tạo cảm giác mềm mại.
- Xingfa: Mặt cắt vuông vức, có hai đường gân tăng cứng chạy dọc, mang lại vẻ đẹp khỏe khoắn, mạnh mẽ.
- Khoang nhôm: Mặt cắt Xingfa thường có khoang rộng và dày hơn (2.0mm đối với cửa đi), phù hợp cho các công trình siêu lớn.
So với Xingfa mặt cắt vuông, gân dày khỏe khoắn, nhôm PMA nổi bật với mặt cắt vát cạnh mềm mại, tinh tế
Xingfa.com.vn – Hỗ trợ kỹ thuật và cung cấp nhôm PMA chính hãng
Tại Xingfa.com.vn, chúng tôi không chỉ cung cấp thanh nhôm mà còn cung cấp giải pháp. Chúng tôi sở hữu kho catalogue bản vẽ mặt cắt chuẩn cho tất cả các hệ nhôm, giúp anh em thợ dễ dàng trong khâu sản xuất và tư vấn khách hàng.
Giới thiệu về XINGFA QUẢNG ĐÔNG Công ty TNHH Nhôm Xingfa Quảng Đông (Phật Sơn) được thành lập từ năm 1984, là doanh nghiệp dẫn đầu toàn cầu về công nghệ sản xuất profile nhôm. Với hàng trăm bằng sáng chế về thiết kế mặt cắt, Xingfa đã kiến tạo nên những tiêu chuẩn mới về độ bền và thẩm mỹ tại các công trình biểu tượng như Landmark 81 và hệ thống dự án của Vingroup.
ASEANWINDOW – Đối tác phân phối nhôm Xingfa Quảng Đông chính hãng tại Việt Nam, cam kết mang đến những sản phẩm đạt chuẩn quốc tế cùng sự hỗ trợ kỹ thuật chuyên nghiệp nhất.
CÔNG TY TNHH NHÔM QUẢNG ĐÔNG XINGFA
- Địa chỉ: B22/463l, Ấp 2, Đường Trần Đại Nghĩa, Xã Tân Nhựt, TP.HCM
- Số điện thoại: 0902.988.667 – 0938.054.358
- Email: info@aseanwindow.com.vn
Kết luận
Việc nắm vững kiến thức về mặt cắt nhôm PMA là chìa khóa để nâng cao tay nghề và uy tín của xưởng sản xuất. Mỗi đường nét trên bản vẽ mặt cắt đều chứa đựng dụng ý về kỹ thuật và thẩm mỹ của nhà sản xuất. Khi thợ nhôm kính làm chủ được những con số này, việc tạo ra một bộ cửa hoàn mỹ, kín khít và bền bỉ theo thời gian trở nên đơn giản hơn bao giờ hết.
Tại Xingfa.com.vn, chúng tôi tin rằng sự thành công của khách hàng và đối tác thợ chính là thước đo chất lượng của chúng tôi. Nếu bạn gặp bất kỳ khó khăn nào trong việc đọc bản vẽ hay cần tư vấn về công thức trừ từ mặt cắt thực tế, đừng ngần ngại liên hệ với chúng tôi. Chúng tôi luôn sẵn sàng đồng hành cùng bạn để kiến tạo nên những bộ cửa chuẩn kỹ thuật, mang lại vẻ đẹp và sự an tâm tuyệt đối cho mọi công trình.
